Description

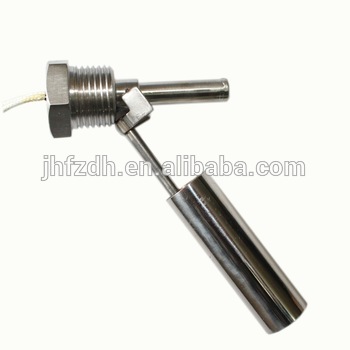

 L6-S (see Figure 1) origin make stainless steel electrical magnetic switch . it  is a  duckbill  tongue  designed, one of our hot sell products.

 Through a stainless mold injection molding parts, simple structure, easy to use, safe and reliable of the level

control device, To compare with normal electronic switch , it  has a smaller volume response more

 quickly speed, more long life and stronger anti load  impact .The float switch structure is simple,without complex circuit ,will not be disturbed,easy to use to control level components,as long as the material selection is correct, it can application in any liquid with any pressure and temperature environment.

Figure 1                                                                          Figure 2

A: The components.

1: The main stem  material: SUS304/316

2. The float material:SUS304/316

3. Assembly: Reed switch magnet Epoxy

4. Lead Wire.30 cm(Teflon).

B: Working principle:

The side-mounted float level switch is to use liquid buoyancy principle, along with the liquid level ,the duckbill float will move up and down ,then it will trigger the reed switch  that sealed in the junction box ,the magnet arm will be affected, and sending the connect (ON) or  disconnect (OFF) signal.

C:The installation instructions (see Figure II)

1.on the both sides tank,side mount, No( open) or NC (closed)  by reversing 180 degrees.

2.The total length of L6-S is 128mm, the diameter of the connector thread is 1/2 “ NPT,  hex-head height is 5mm, duckbill(float ball body ) length  is 91 mm.

   3. Directly install at the side of the tank.

D: Instructions

   1: The range of temperature -30 ℃~ 135 ℃(180℃ need customized)

   2: Suit for corrosive liquid, chemical liquid ,remark: e viscosity of the liquid is not high stick, won’t be dry.

  3. Parameter.

origin make stainless steel electrical magnetic switch

stable stainless steel level control magnetic switch

E Application:

Suit for a variety of medical equipment and industrial equipment,such as household appliances, humidifiers, chillers, fog machine, constant temperature and humidity level detection machines, printing machines, medical equipment, beverage machinery, and pressure tank, the signal remote switch police, health, environmental, toxic, corrosive liquid with acid use.
